ในฐานะที่เป็นเครื่องป้อนวัสดุจำนวนมากชนิดหนึ่ง เครื่องป้อนแบบสั่น มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น อาหาร เหมืองแร่ ถ่านหิน และวัสดุก่อสร้าง สำหรับการขนส่งวัตถุดิบจำนวนมาก เนื่องจากมีข้อดีหลายประการ เช่น ประสิทธิภาพสูง เสียงรบกวนต่ำ ป้องกันการอุดตัน ปรับความกว้าง/ความถี่ได้ และไม่ต้องบำรุงรักษา

เพื่อเพิ่มประสิทธิภาพการผลิตของโรงงานโดยใช้เครื่องป้อนแบบสั่นสะเทือน ขั้นแรกเราต้องทำความเข้าใจโครงสร้างของเครื่องป้อนแบบสั่นสะเทือนเสียก่อน หลังจากที่เราได้กำหนดความต้องการของเราอย่างชัดเจนแล้ว เราก็จะสามารถจัดหาเครื่องป้อนแบบสั่นสะเทือนที่ปรับแต่งให้เหมาะสมกับความต้องการของเราได้

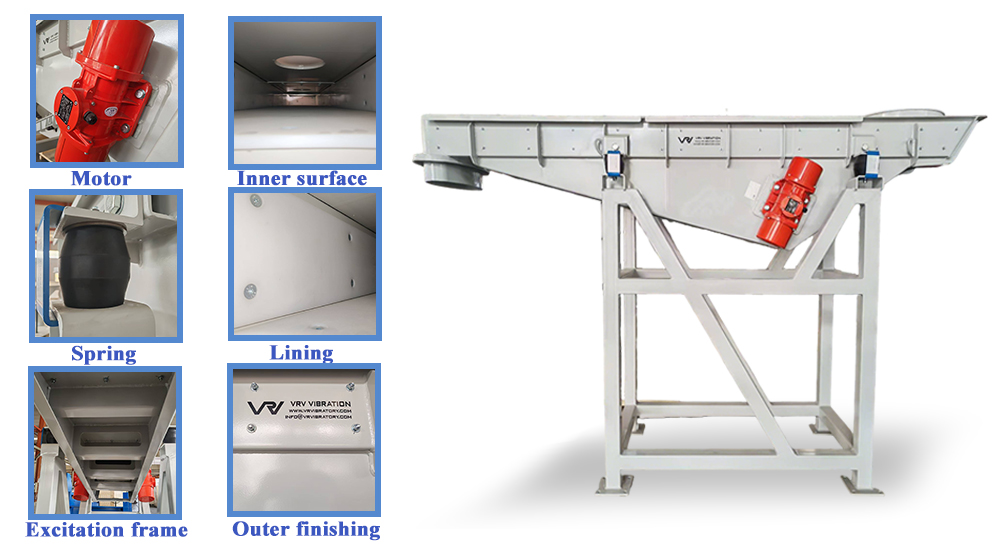

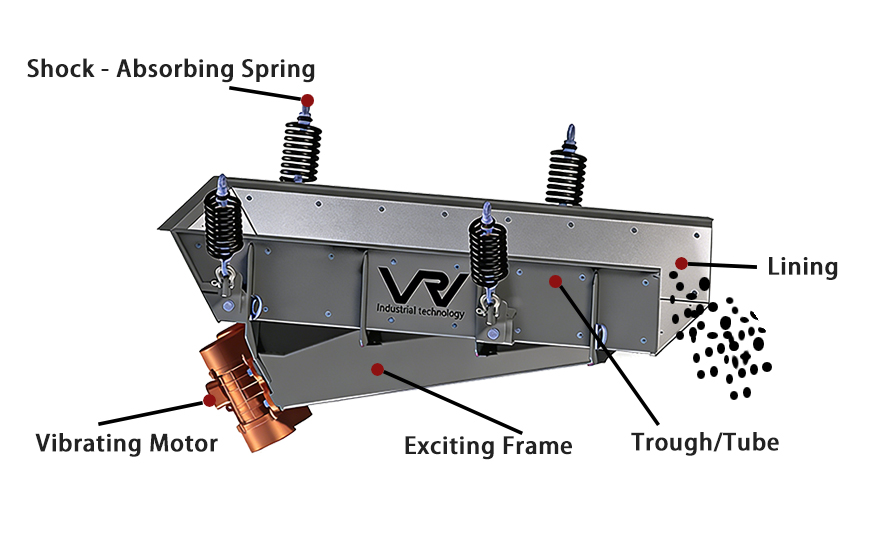

โครงสร้างของเครื่องป้อนแบบสั่นนั้นเรียบง่ายมาก โดยส่วนประกอบหลักๆ ได้แก่ มอเตอร์สั่น ราง/ท่อลำเลียง โครงสั่นกระตุ้น ตัวรองรับ สปริง แผ่นรอง ฯลฯ สิ่งสำคัญที่สุดในการพิจารณาว่าเครื่องป้อนแบบสั่นมีคุณภาพดีหรือไม่ คือ การเลือกและการออกแบบของมอเตอร์สั่นและโครงสั่นกระตุ้น ผู้ผลิตเครื่องป้อนแบบสั่นจำเป็นต้องคำนวณโดยพิจารณาจากพารามิเตอร์ต่างๆ เช่น กำลังการลำเลียง ความหนาแน่น และขนาดของวัสดุ เพื่อเลือกมอเตอร์สั่นที่เหมาะสมและออกแบบมุม ความยาว ฯลฯ ของโครงสั่นกระตุ้น

มอเตอร์สั่น

มอเตอร์สั่นเป็นแกนหลักของเครื่องป้อนแบบสั่น โดยปกติจะใช้โครงสร้างแบบเพลาคู่และบล็อกเยื้องศูนย์ การปรับมุมระหว่างบล็อกเยื้องศูนย์จะเปลี่ยนขนาดของแรงกระตุ้นได้ หลังจากเปิดใช้งานแล้ว มอเตอร์จะขับเคลื่อนอุปกรณ์ให้เกิดการสั่นสะเทือนในทิศทางที่กำหนด ซึ่งจะช่วยผลักดันวัสดุให้เคลื่อนที่ไปข้างหน้าตามราง ความเร็วในการหมุนและพารามิเตอร์ของแรงกระตุ้นจะเป็นตัวกำหนดประสิทธิภาพการลำเลียงและความเสถียรของแอมพลิจูดของเครื่องป้อนโดยตรง

รางลำเลียง / ท่อ

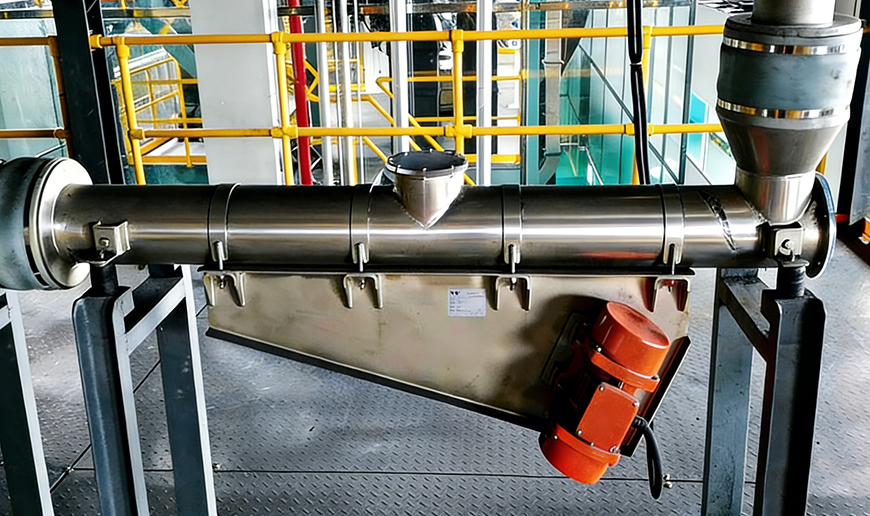

รางลำเลียง (หรือท่อลำเลียง) คือช่องทางลำเลียงวัสดุของเครื่องป้อนแบบสั่น ตัวรางส่วนใหญ่มีโครงสร้างเป็นรูปทรงรางหรือรูปทรงแผ่น ในขณะที่ท่อเหมาะสำหรับสถานการณ์การลำเลียงแบบปิดของผงและอนุภาคขนาดเล็ก รูปทรง ความยาว และมุมเอียงของรางต้องได้รับการออกแบบตามลักษณะของวัสดุและข้อกำหนดในการลำเลียง ในระหว่างการทำงาน รางจะเคลื่อนที่ไปพร้อมกับระบบสั่น และทำให้เกิดการลำเลียงอย่างต่อเนื่องโดยการเหวี่ยงหรือเลื่อนของวัสดุ ตัวรางบางแบบได้รับการออกแบบให้แบ่งเป็นส่วนๆ เพื่อความสะดวกในการติดตั้งและบำรุงรักษา

การสั่นสะเทือน - เฟรมที่น่าตื่นเต้น

โครงรับแรงสั่นสะเทือนเป็นส่วนประกอบในการส่งแรงและเชื่อมต่อของเครื่องป้อนแบบสั่น โดยทั่วไปจะเชื่อมต่ออย่างแน่นหนากับมอเตอร์สั่นและรางลำเลียง หน้าที่ของมันคือการส่งแรงกระตุ้นที่เกิดจากมอเตอร์สั่นไปยังทุกส่วนของรางลำเลียงอย่างสม่ำเสมอ เพื่อให้แน่ใจว่าตัวรางทั้งหมดสั่นพร้อมกันและหลีกเลี่ยงการกระจุกตัวของแรงกดเฉพาะจุด ในขณะเดียวกัน ยังสามารถทำหน้าที่ยึดมอเตอร์สั่นให้แน่น เพื่อให้มั่นใจถึงเสถียรภาพในการติดตั้งของมอเตอร์ภายใต้สภาวะการสั่นสะเทือนความถี่สูง

สนับสนุน

ฐานรองรับเป็นฐานยึดและติดตั้งของเครื่องป้อนแบบสั่นสะเทือน โดยส่วนใหญ่ใช้สำหรับยึดอุปกรณ์เข้ากับฐานหรือโครง รูปทรงโครงสร้างของฐานรองรับต้องเหมาะสมกับน้ำหนักโดยรวมและลักษณะการสั่นสะเทือนของเครื่องป้อน โดยทั่วไปแล้วจะออกแบบเป็นโครงสร้างเหล็กเชื่อมหรือเหล็กหล่อ ซึ่งมีความแข็งแรงและความแข็งแกร่งเพียงพอที่จะทนต่อแรงกระทำแบบไดนามิกในระหว่างการทำงานของอุปกรณ์ ฐานรองรับบางชนิดยังสามารถปรับความสูงและมุมเอียงได้เพื่อให้ตรงกับความต้องการในการติดตั้งและการลำเลียงที่แตกต่างกัน

ฤดูใบไม้ผลิ

สปริงเป็นส่วนประกอบสำคัญสำหรับการแยกและลดแรงสั่นสะเทือนของเครื่องป้อนแบบสั่น โดยจะติดตั้งอยู่ระหว่างฐานรองและโครงสร้างรับแรงสั่นสะเทือน (หรือรางลำเลียง) และแบ่งออกเป็นประเภทหลักๆ เช่น สปริงขดและสปริงยาง ในระหว่างการทำงาน สปริงไม่เพียงแต่จะช่วยรับน้ำหนักของอุปกรณ์เท่านั้น แต่ยังช่วยดูดซับพลังงานจากการสั่นสะเทือน ลดการส่งผ่านแรงสั่นสะเทือนของอุปกรณ์ไปยังฐานราก ป้องกันการเกิดเรโซแนนซ์ และในขณะเดียวกัน การเสียรูปทรงแบบยืดหยุ่นของสปริงเอง ยังช่วยรักษาระดับความดังของการสั่นสะเทือนของระบบให้คงที่อีกด้วย

ไลเนอร์

แผ่นรองเป็นส่วนประกอบป้องกันและทนต่อการสึกหรอที่ติดตั้งอยู่บนผนังด้านในของรางลำเลียง วัสดุที่ใช้ส่วนใหญ่เป็นแผ่นเหล็กทนการสึกหรอ โพลียูรีเทน ยาง และวัสดุอื่นๆ ที่ทนต่อการสึกหรอและแรงกระแทก หน้าที่ของแผ่นรองคือการปกป้องตัวรางลำเลียงจากการเสียดสีและการสึกหรอโดยตรงจากวัสดุ และยืดอายุการใช้งานของตัวราง นอกจากนี้ แผ่นรองที่ทำจากวัสดุต่างกันยังสามารถปรับค่าสัมประสิทธิ์แรงเสียดทานระหว่างวัสดุกับตัวราง ปรับความเร็วและอัตราการไหลในการลำเลียงวัสดุให้เหมาะสม และป้องกันไม่ให้วัสดุเกาะติดกับผนังราง

VRV มืออาชีพ ผู้ผลิตเครื่องป้อนแบบสั่น ในประเทศจีน เรารับผลิตเครื่องป้อนวัสดุแบบสั่นสะเทือนตามความต้องการของคุณ ติดต่อเราเพื่อขอใบเสนอราคาที่ดีที่สุด
