เครื่องป้อนแบบรางสั่น (Trough Vibrating Feeder) คืออะไร? อธิบายโครงสร้างและการป้องกันการสึกหรอ

หากคุณทำงานในอุตสาหกรรมเหมืองแร่ เหมืองหิน การแปรรูปแร่ โลหะวิทยา หรือการจัดการวัสดุเทกอง คุณน่าจะเคยพึ่งพา เครื่องป้อนแบบสั่น เพื่อรักษาการไหลของวัสดุให้คงที่จากไซโล ฮอปเปอร์ หรือกองเก็บ ไปยังเครื่องบด เครื่องคัดแยก และอุปกรณ์คัดแยกปลายทาง ในบรรดารูปแบบเครื่องป้อนทั่วไป เครื่องป้อนแบบสั่นชนิดรางโดดเด่นในด้านการใช้งานกับวัสดุที่มีฤทธิ์กัดกร่อนและงานหนัก ซึ่งแรงกระแทกและการสึกหรอจากการเสียดสีจะทำให้อุปกรณ์ป้อนทั่วไปเสียหายอย่างรวดเร็ว

ที่ VRV เราออกแบบเครื่องป้อนแบบสั่นชนิดรางที่ขับเคลื่อนด้วยมอเตอร์ โดยสร้างขึ้นจากความจริงที่สำคัญประการหนึ่ง: การป้องกันการสึกหรอไม่ใช่โซลูชันแบบเดียวที่ใช้ได้กับทุกกรณี โซนต่างๆ ภายในรางต้องเผชิญกับรูปแบบการสึกหรอที่แตกต่างกันโดยสิ้นเชิง นี่คือเหตุผลที่การกำหนดค่าแผ่นซับคู่ของเราจึงแยกการป้องกันแรงกระแทกออกจากการป้องกันการลำเลียง

เครื่องป้อนแบบสั่นชนิดรางทำงานอย่างไร

เครื่องป้อนแบบสั่นชนิดรางใช้มอเตอร์สั่นสะเทือนสองตัวเป็นแหล่งกำเนิดแรงกระตุ้น การหมุนที่ซิงโครไนซ์กันของก้อนตุ้มน้ำหนักเยื้องศูนย์ภายในมอเตอร์จะสร้างแรงกระตุ้นเชิงเส้นที่มีทิศทาง แรงนี้ขับเคลื่อนรางทั้งหมดให้เกิดการสั่นสะเทือนแบบกลับไปกลับมาขนาดเล็กและรวดเร็ว

แร่เทกอง หินย่อย หรือวัสดุที่เป็นเม็ดภายในรางจะยกตัวขึ้นและไถลไปข้างหน้าซ้ำๆ ในทุกรอบการสั่นสะเทือน ผู้ปฏิบัติงานสามารถปรับปริมาณการป้อนได้อย่างง่ายดายผ่านอินเวอร์เตอร์ความถี่ เพื่อให้เหมาะกับอัตราการป้อนและกำลังการผลิตของวงจรการบดและการคัดแยกของคุณ

ต่างจากเครื่องป้อนแบบสายพาน ที่ไม่มีสายพานยืดหยุ่นให้ฉีกขาดหรือยืดออก และต่างจากเครื่องป้อนแบบสกรู ที่ไม่มีความเสี่ยงในการอุดตันจากก้อนหินที่มีขนาดใหญ่และแหลมคม เลย์เอาต์ทางกลที่เรียบง่ายนี้ทำให้เครื่องป้อนแบบสั่นชนิดรางเหมาะอย่างยิ่งสำหรับการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมการแปรรูปแร่ที่รุนแรง

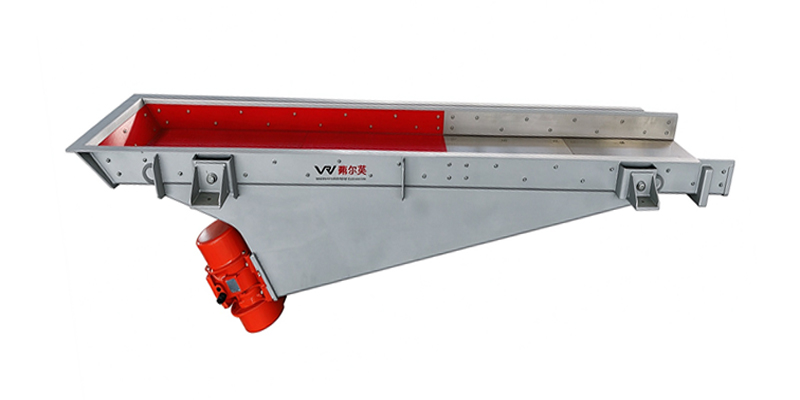

โครงสร้างหลักของเครื่องป้อนแบบสั่นชนิดรางที่ขับเคลื่อนด้วยมอเตอร์

เครื่องจักรทั้งหมดสามารถแบ่งออกเป็น 4 ชุดประกอบหลักๆ ได้แก่:

1. รางป้อน: ช่องเปิดสำหรับให้วัสดุเคลื่อนผ่าน โดยทำหน้าที่เป็นโครงสร้างหลักและรองรับแรงกระแทกและการสึกหรอจากวัสดุโดยตรง
2. มอเตอร์สั่นสะเทือน: ชุดสร้างแรงกระตุ้นที่ติดตั้งอยู่ใต้ตัวราง ทำหน้าที่จ่ายแรงสั่นสะเทือนที่ควบคุมได้
3. ขายึด / โครงสร้างรองรับ: หูยึดและฐานสำหรับติดตั้งแบบแขวนหรือติดตั้งบนพื้น
4. ชุดสปริงซับแรงสั่นสะเทือน: แยกการสั่นสะเทือนออกจากฐานรากของอาคารหรือโครงสร้างเหล็กรองรับ และช่วยรักษาเสถียรภาพของแอมพลิจูดการทำงาน

ส่วนที่สำคัญที่สุดในการบำรุงรักษาไม่ใช่โครงหรือมอเตอร์ แต่เป็นระบบแผ่นซับแบบเปลี่ยนได้ที่ยึดติดกับด้านในของราง

การป้องกันการสึกหรอ: การออกแบบแผ่นซับคู่ของเรา (แผ่นซับพอกผิวแข็ง + แผ่นซับเหล็กกล้าทนการสึกหรอ)

เครื่องป้อนแบบสั่นมาตรฐานส่วนใหญ่จะมีแผ่นซับความทนทานเพียงเกรดเดียวทั่วทั้งราง ซึ่งสร้างความประนีประนอม: ไม่ว่าคุณจะจ่ายเงินเกินความจำเป็นสำหรับการพอกผิวแข็งเต็มพื้นที่สำหรับบริเวณที่มีการสึกหรอจากการเสียดสีเล็กน้อย หรือคุณติดตั้งแผ่นซับเหล็กทั่วไปซึ่งจะเสื่อมสภาพอย่างรวดเร็วในโซนทางเข้าที่มีแรงกระแทกสูง

เลย์เอาต์ที่ได้รับการปรับแต่งของเราช่วยแก้ปัญหาความไม่สมดุลนี้:

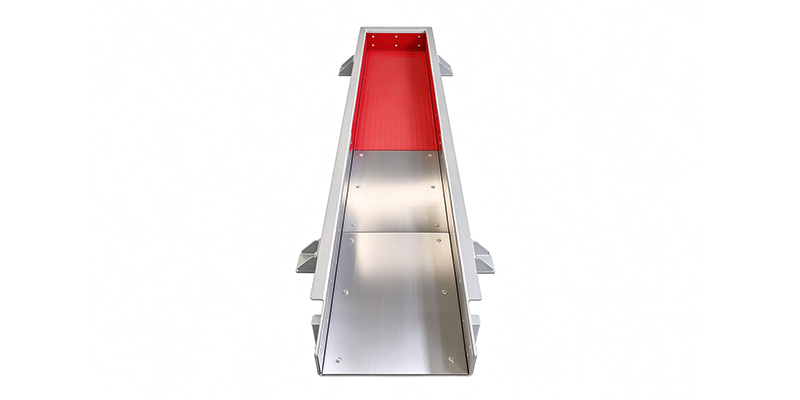

• แผ่นซับพอกผิวแข็งสีแดง: ติดตั้งในโซนที่ได้รับแรงกระแทกจากการตกของวัสดุ การพอกผิวด้วยโครเมียมคาร์บอไนด์ช่วยจัดการกับแรงกระแทกจุดหนักและการสึกหรอแบบ gouging จากแร่ที่คม หยาบ และหินบด โซนนี้รับภาระหนักที่สุดจากการตกของวัสดุ ดังนั้นแผ่นซับพอกผิวแข็งจึงช่วยยืดอายุการใช้งานในบริเวณนี้ได้อย่างมาก
• แผ่นซับเหล็กกล้าทนการสึกหรอสีเงิน: จัดเรียงตามส่วนการลำเลียงด้านล่าง พื้นที่นี้พบกับการเสียดสีแบบเลื่อนที่คงที่มากกว่าแรงกระแทกหนัก เหล็กกล้าทนการสึกหรอพรีเมียมให้ความต้านทานการสึกหรอที่เสถียรในต้นทุนที่สมเหตุสมผลกว่าการพอกผิวแข็งทั่วทั้งพื้นที่

แผ่นซับทั้งหมดเป็นแบบยึดด้วยสลักเกลียวและถอดเปลี่ยนได้ เมื่อถึงเกณฑ์การสึกหรอ ทีมบำรุงรักษาสามารถสับเปลี่ยนแผ่นแต่ละแผ่นได้โดยไม่ต้องถอดตัวเครื่องป้อนทั้งหมด ซึ่งช่วยลดเวลาหยุดทำงานและลดค่าใช้จ่ายในการดำเนินงานระยะยาว

การใช้งานทั่วไป

เครื่องป้อนแบบสั่นชนิดรางรูปแบบนี้เหมาะสำหรับวัสดุเทกองที่มีความสึกหรอสูง รวมถึงหินบด หินแกรนิต หินบะซอลต์ แร่เหล็ก ถ่านหิน แร่รวม และตะגיםโลหะวิทยา มีการใช้งานอย่างแพร่หลายก่อนเครื่องบดกรามหลัก เครื่องบดกรวย และตะแกรงสั่นหลายชั้น

เราปรับแต่งความกว้าง ความหนาของแผ่นซับ และรูปแบบการติดตั้งของรางให้เข้ากับความหนาแน่นของวัสดุ ขนาดก้อนสูงสุด และกำลังการผลิตต่อชั่วโมงที่คุณต้องการ

ความคิดเห็นช่วงท้าย

เครื่องป้อนแบบสั่นที่ได้รับการออกแบบมาอย่างดีนั้นเป็นมากกว่ารางส่งวัสดุธรรมดา กลยุทธ์การใช้แผ่นซับเป็นตัวกำหนดเวลาทำงาน งบประมาณอะไหล่ และเสถียรภาพในการผลิตโดยรวมของโรงงานคุณโดยตรง การออกแบบแผ่นซับแบบผสมระหว่างการพอกผิวแข็งและการใช้เหล็กทนการสึกหรอที่แบ่งตามโซนช่วยให้คุณมีความทนทานที่สมดุลและคุ้มค่าสำหรับงานป้อนวัสดุที่มีฤทธิ์กัดกร่อน

หากคุณกำลังประเมินเครื่องป้อนแบบสั่นชนิดรางสำหรับสายการผลิตหรือการแปรรูปแร่ของคุณ โปรดติดต่อ VRV เพื่อขอภาพวาดทางเทคนิค คำแนะนำเกี่ยวกับเลย์เอาต์แผ่นซับ และใบเสนอราคาที่ปรับให้เหมาะกับสภาพวัสดุของคุณ
