ภาพรวมผลิตภัณฑ์

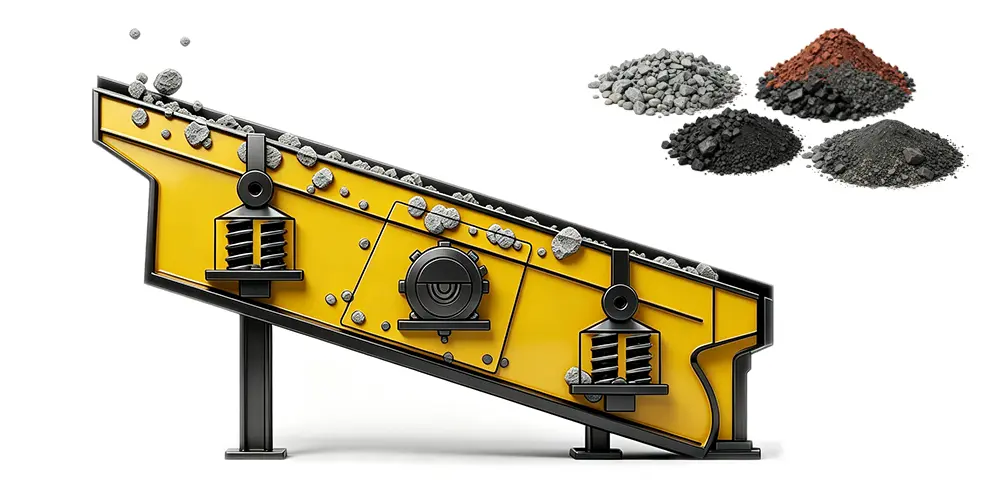

เอหน้าจอสั่นแบบเคลื่อนที่เป็นวงกลมเครื่องคัดกรองแบบสั่นวงกลมนี้เป็นเครื่องคัดกรองอุตสาหกรรมแบบหลายชั้นที่มีความแม่นยำสูง ออกแบบมาเพื่อจำแนกอนุภาค กำจัดสิ่งเจือปน และร่อนวัสดุจำนวนมาก โดยใช้การเคลื่อนที่แบบสั่นเป็นวงกลม ทำให้ตะแกรงสั่นวงกลมนี้มีแอมพลิจูดการสั่นที่เสถียร ความสามารถในการประมวลผลสูง และประสิทธิภาพการคัดกรองที่ไม่ติดขัด มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่ แร่ เคมี โลหะวิทยา วัสดุก่อสร้าง และธัญพืช ตะแกรงสั่นวงกลมสามารถแยกผง เม็ด และส่วนผสมของเม็ดตามขนาดอนุภาคที่แตกต่างกันได้อย่างมีประสิทธิภาพ ในฐานะอุปกรณ์คัดกรองอุตสาหกรรมที่เชื่อถือได้ มันช่วยแก้ปัญหาการผลิตทั่วไป เช่น การคัดขนาดที่ไม่สม่ำเสมอ ผลผลิตต่ำ และการอุดตันของตะแกรงระหว่างการประมวลผลวัสดุssing.
คุณสมบัติหลักและข้อดี
- ความแม่นยำในการคัดกรองสูงและผลผลิตปริมาณมาก: การสั่นสะเทือนแบบวงกลมที่เสถียรช่วยให้วัสดุกระจายตัวและแยกชั้นได้อย่างสมบูรณ์ ช่วยเพิ่มความแม่นยำในการคัดกรองและกำลังการผลิตของเครื่องจักรเดียวอย่างมาก หลีกเลี่ยงการผสมปนเปของวัสดุและการแยกที่ไม่สมบูรณ์
- ลดแนวโน้มการอุดตันของหน้าจอการเคลื่อนที่แบบหมุนวนช่วยลดการเกาะติดของอนุภาคละเอียดกับรูตะแกรง ทำให้การอุดตันของรูตะแกรงง่ายขึ้นสำหรับวัสดุที่เป็นเม็ดส่วนใหญ่ (ไม่เหมาะสำหรับผงละเอียดที่มีความเหนียวมาก)
- ฝาครอบกันฝุ่น (เลือกซื้อเพิ่มเติมได้)ฝาครอบกันฝุ่นมีให้เลือกเป็นอุปกรณ์เสริม เพื่อลดการฟุ้งกระจายของฝุ่นละอองจากวัสดุ ซึ่งเป็นไปตามมาตรฐานการรักษาสิ่งแวดล้อมในอุตสาหกรรม และปรับปรุงสภาพแวดล้อมการทำงานในโรงงานให้ดียิ่งขึ้น
- การทำงานเสถียรและเสียงรบกวนต่ำโครงสร้างการสั่นสะเทือนที่ได้รับการปรับให้เหมาะสมและการออกแบบสมดุลแบบเยื้องศูนย์ ช่วยให้การทำงานราบรื่น เสียงรบกวนต่ำ และใช้งานต่อเนื่องได้ยาวนาน
- การจำแนกประเภทแบบหลายชั้นที่ยืดหยุ่นรองรับการปรับแต่งตะแกรงกรอง 1-3 ชั้น การออกแบบช่องระบายที่ยืดหยุ่น ตอบสนองความต้องการในการคัดกรองและคัดแยกอนุภาคหลายเกรด
- ทนทานและดูแลรักษาง่ายโครงตะแกรงที่หนาและตาข่ายตะแกรงที่มีความแข็งแรงสูง มีคุณสมบัติทนทานต่อการสึกหรอและมีอายุการใช้งานยาวนาน โครงสร้างที่เรียบง่ายและมีชิ้นส่วนที่เสียหายง่ายน้อย ช่วยลดค่าใช้จ่ายในการบำรุงรักษาในอนาคต
หลักการทำงาน
ตะแกรงสั่นแบบเคลื่อนที่เป็นวงกลมใช้มอเตอร์สั่นที่มีบล็อกเยื้องศูนย์เป็นแหล่งกำเนิดการสั่น เมื่อเปิดเครื่อง บล็อกเยื้องศูนย์จะหมุนด้วยความเร็วสูงเพื่อสร้างแรงกระตุ้นแบบแรงเหวี่ยงหนีศูนย์กลาง ขับเคลื่อนกล่องตะแกรงให้เกิดการสั่นแบบวงกลมอย่างสม่ำเสมอ เมื่อวัสดุตกลงบนพื้นผิวตะแกรงอย่างสม่ำเสมอจากช่องป้อน วัสดุจะกลิ้ง กระโดด และกระจายตัวอย่างต่อเนื่องภายใต้แรงสั่นแบบวงกลม เนื่องจากขนาดอนุภาคที่แตกต่างกัน อนุภาคขนาดเล็กจะผ่านตะแกรงและตกลงไปยังชั้นล่าง ในขณะที่วัสดุที่มีอนุภาคขนาดใหญ่จะคงอยู่บนพื้นผิวตะแกรงและเคลื่อนไปยังช่องระบาย ตะแกรงหลายชั้นที่มีขนาดรูต่างกันช่วยให้สามารถคัดแยกวัสดุที่มีขนาดอนุภาคต่างๆ ได้โดยอัตโนมัติ ทำให้ได้การคัดกรองและคัดเกรดที่แม่นยำในที่สุด
ข้อกำหนดทางเทคนิค
แบบอย่าง
ดาดฟ้า
พื้นที่คัดกรอง
(㎡)
เปิด
(มม.)
ขนาดฟีด
(มม.)
ความจุ
(ไทย)
พลัง
(กิโลวัตต์)
วายเค1230
1
3.6
3-50
≤200
15-233
7.5
วายเค1536
1
5.4
3-50
≤200
30-300
11
YK1545
1
6.75
3-50
≤200
35-350
11
YK1756
1
9.52
3-50
≤200
50-450
18.5
YK1845
1
8.1
3-50
≤200
40-400
18.5
YK2045
1
9
3-50
≤200
50-420
18.5
วายเค2060
1
12
3-50
≤200
60-500
30
วายเค2460
1
14.4
3-50
≤200
72-700
30
YK3052
1
15.6
3-50
≤200
80-780
37
2YK1845
2
2×8.1
3-100
≤400
40-400
22
2YK2045
2
2×9
3-100
≤400
50-420
22
2YK2452
2
2×12.48
3-100
≤400
65-600
30
➤กรอบหน้าจอแบบไร้การบิดงอ

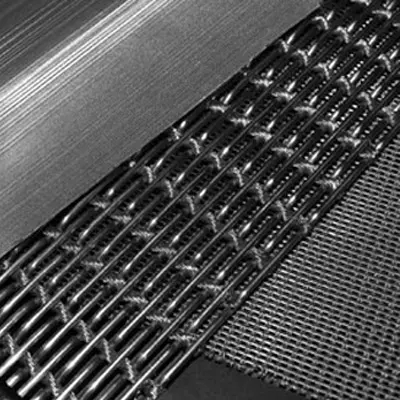

➤ มีบริการออกแบบตามสั่ง: ขนาดช่องตะแกรงสามารถปรับได้ตามต้องการ โดยเลือกใช้ตะแกรงทำจาก PU หรือสแตนเลสก็ได้
➤ การกำหนดค่าพารามิเตอร์การสั่นสะเทือนที่เหมาะสมจะช่วยหลีกเลี่ยงความถี่ธรรมชาติของตัวตะแกรงและลดผลกระทบจากปรากฏการณ์เรโซแนนซ์

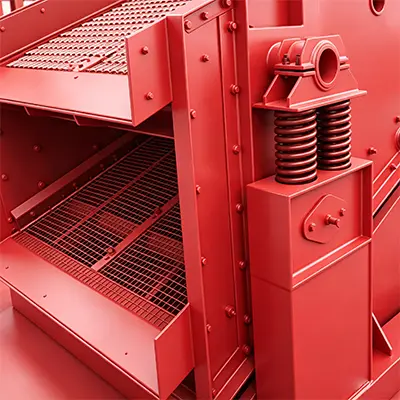

➤ แผงด้านข้างและชิ้นส่วนเสริมความแข็งแรงยึดด้วยหมุดย้ำ HUCK ซึ่งช่วยหลีกเลี่ยงจุดอ่อนหรือแรงดึงในโลหะที่อาจเกิดขึ้นจากการเชื่อม ทำให้แผงด้านข้างมีความแข็งแรงและทนทานมากขึ้น รวมถึงเพิ่มความน่าเชื่อถือของอุปกรณ์ด้วย
➤ โครงสร้างคานกล่องถูกนำมาใช้กับคานหลักของตัวกระตุ้นและคานขวางของโครงหน้าจอ ตัวเสริมความแข็งแรงภายในช่วยเพิ่มความแข็งแกร่งและความทนทานของหน้าจอ และลดน้ำหนักของเครื่องจักร เพื่อเพิ่มประสิทธิภาพและลดการใช้พลังงาน
➤ คานหลักของเครื่องกระตุ้นและคานขวางได้รับการอบอ่อนเพื่อขจัดความเครียดหลังการเชื่อม
การกลึงระหว่างส่วนต่างๆ ของคานและแผ่นด้านข้าง
➤ อายุการใช้งานยาวนาน (กรอบหน้าจอใช้งานได้นานถึง 5 ปี, ไดรฟ์ใช้งานได้นานกว่า 15,000 ชั่วโมง)
อุตสาหกรรมและวัสดุที่เกี่ยวข้อง

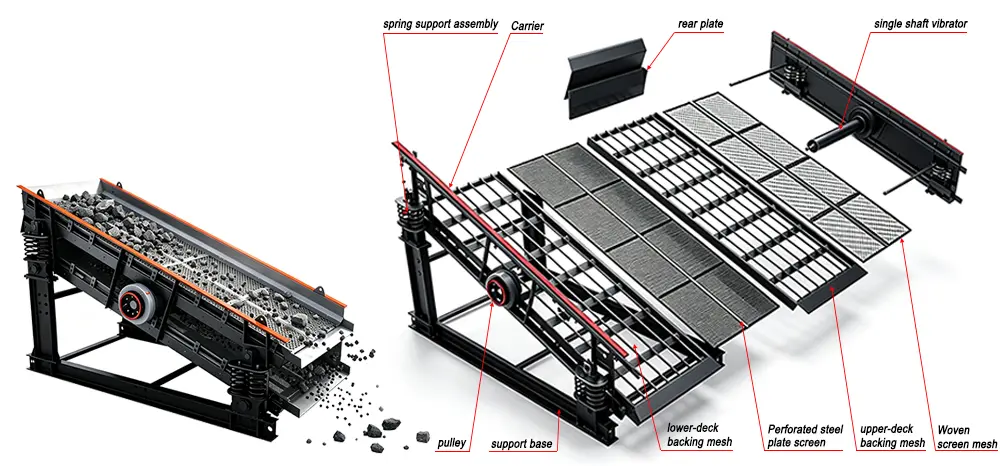

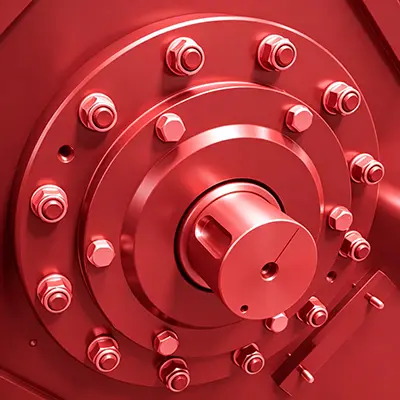

Circular‑motion vibrating screen (YK series) adopts single‑shaft block‑eccentric exciter. With excellent material tumbling performance and screen deck self‑cleaning effect, it is mainly designed for dry classification of medium‑coarse bulk materials.
It is widely used in aggregate & quarry plants, mineral processing plants, coal industry, building‑material & metallurgy, solid‑waste recycling, power and chemical industries. Typical processed materials include crushed stone, granite, basalt, river pebble, iron ore, copper ore, raw coal, clinker, steel slag and other bulk minerals.
Available in single‑deck, double‑deck and triple‑deck configurations. Customization is supported according to required capacity, screening area and screen opening size, to fit closed‑circuit crushing, pre‑screening and finished‑product grading processes.
F-A-Q
Q: What is the difference between a circular vibrating screen and a linear vibrating screen?A: Circular vibrating screens adopt circular orbital vibration with higher screening accuracy, suitable for fine powder and granular materials; linear vibrating screens use straight vibration with larger output, more suitable for coarse material grading and large-volume production.
Q: How to solve screen clogging of circular vibrating screen?
A: Equipped with bouncing ball anti-blocking device, combined with continuous circular rolling vibration, which effectively prevents material adhesion and screen hole blockage.
Q: Is the circular‑motion vibrating screen suitable for food‑grade material processing?
A: Yes for coarse pre‑treatment. VRV can customize it with full 304/316 stainless steel for material‑contact parts. It is applicable for washing & sizing of large‑size food granules. Not recommended for fine powder and high‑hygiene fine‑grade production.
Q: What particle size range can the circular‑motion vibrating screen sieve?
A: It is designed for medium‑coarse materials, working for particle sizes from 3 mm up to 100 mm. It delivers high‑capacity multi‑grade classification for granular and lump materials.
VRV Professional Circular Vibrating Screen Solution
As a professional Chinese supplier of industrial vibrating screen equipment, VRV specializes in R&D and custom‑manufacturing ofcircular‑motion vibrating screens. Supported by ISO quality management system, ATEX and CE certification, we deliver reliable screening solutions tailored to customers’ material properties, capacity requirements and actual site conditions.
Our circular‑motion vibrating screens boast stable running performance, high processing efficiency, energy‑saving design and low maintenance costs. We supply dependable bulk‑material screening & grading machinery for industrial production lines worldwide.
